パナピール®離型・転写用フィルム
- TOP
- 製品・サービス
- 製品紹介 概要・特徴
- 機能性フィルム
- パナピール®離型・転写用フィルム
パナピール®
ノンシリコーンタイプ
低シリコーンタイプ
-
離型・転写フィルム
NP・TP・SG・SM
NP シリーズ
パナピールNPシリーズは、ポリエステルフィルムにシリコーン離型処理を施した離型フィルムです。
特徴 FEATURE
-
安定した剥離性を可能にします。
-
豊富な基材厚みに対応できます。
採用例 PANAC is here!
こんなところで使われています
-
粘着シート等の抜き加工用台紙として
-
抜き加工製品等の粘着露出部分の保護フィルムとして
-
粘着フィルムのセパレーターとして
特性 CHARACTERISTICS
| タイプ | 品名 | 剥離力[N/25mm]*1 | 残留接着率[％]*2 |
|---|---|---|---|
| 汎用タイプ | NP-75-SA | 0.028 | 87 |
| NP-75-A | 0.031 | 93 | |
| NP-75-B | 0.050 | 93 | |
| NP-75-C | 0.126 | 91 | |
| 大気暴露対策タイプ | NP-75-Z-01 | 0.027 | 97 |
*1 剥離力測定方法:[標準テープ:日東電工(株)製31Bテープ， 測定条件:剥離速度300mm/min，剥離角度180°]
*2 残留接着率測定方法
-
未使用の標準テープをオレフィンフィルムと試料に貼付し、剥離力測定と同様に加熱。
-
オレフィンフィルムや試料から剥がしたテープをポリエステルフィルムに貼付。
-

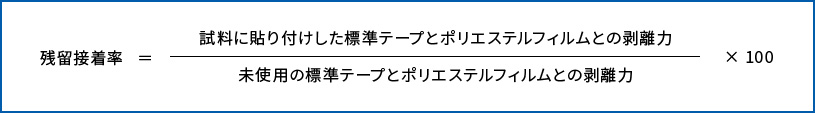

これらの試料を室温で30分放置後、測定を行い、以下の式に従い残留接着率を求めた。
※上記は測定値であり、保証値ではありません。
TP・SG・SM シリーズ
パナピールTP・SGシリーズは、ポリエステルフィルムに離型処理を施したフィルムです。 様々な剥離性・ヌレ性に対応しており、平滑性に優れているので、アクリル樹脂やシリコーンエラストマーシートのキャスティング台紙としてお使いいただけます。
特徴 FEATURE
-
耐熱性、耐溶剤性に優れており、安定した剥離転写性を可能にします。
-
軽剥離～重剥離まで、各種剥離性を変えたタイプを取り揃えております。
採用例 PANAC is here!
こんなところで使われています
-
各種樹脂膜成形・転写用台紙
-
各種インキ転写用台紙
-
抜き工程用台紙等
-
放熱シート等のシリコーンエラストマーシート成型用台紙に適しています
構成 COMPOSITION
特性 CHARACTERISTICS
| タイプ | 剥離感 | コーティング層種類 | 特徴 | 剥離力（N/25mm）* | 水接触角 (deg) | 表面濡れ性 (μN/cm) |
|
| RT×24ｈ | 130℃×1h | ||||||
| TP-01 | 中 | アルキッド | 離型成分の移行が少ない | 2.2 | 7.0 | 94 | ＜300 |
| TP-03 | 軽 | アルキッド | 高耐熱、高残留接着率 | 0.3 | 3.2 | 108 | ＜300 |
| SG-1 | 重 | メラミン | インクや樹脂を弾き難く、低移行性 | 9.0 | 15.3 | 75 | 370 |
| SG-2 | 重 | メラミン | シリコーンエラストマーに離型性を上げたタイプ | 4.0 | 8.8 | 105 | 320 |
| SM-1 | 重 | メラミン | 表面マット調 | 8.0 | 12.5 | 83 | 400 |
*剥離力測定方法:[標準テープ:日東電工(株)製31Bテープ，測定条件:剥離速度300mm/min，剥離角度180°]
※上記は測定値であり､保証値ではありません｡
